高阻抗(T欧级)涂层测试仪

PGU IMP Micro没有功率放大器,即输入运算放大器也提供相等的输出信号,以提高信噪比。此外,PGU IMP Micro使用两个输入放大器,一个用于高频低阻抗,一个用于低频高阻抗。
产品介绍
产品概述

PGU IMP Micro是为德国弗劳恩霍夫陶瓷技术和系统研究所(Fraunhofer-Institut für Keramische Technologien und Systeme,IKTS)特殊设计的。在IPS爱谱斯标准阻抗恒电位仪PGU 10V-1A-IMP-S的基础上升级成一个可靠测量高阻抗的恒电位仪PGU IMP Micro。目前为止,我们能够可靠的测量5T Ohms的阻抗(并联25pF的电容)。IKTS期望测量5T Ohms,为此IPS爱谱斯开发了特殊的电路设计。PGU IMP Micro没有功率放大器,即输入运算放大器也提供相等的输出信号,以提高信噪比。此外,PGU IMP Micro使用两个输入放大器,一个用于高频低阻抗,一个用于低频高阻抗。

PGU IMP Micro采用24 Bits ADC,其理论电压测量分辨率为1μV, 理论电流测量分辨率为1aA;采用26 Bits DAC,其理论施加电压分辨率为330nV。

PGU IMP Micro采用10MHz的高频正弦波和三角波正弦波发生器,理论上达到8000kV/s的扫描速率,受PGU IMP Micro的带宽限制,实际上约为100kV/s。PGU IMP Micro同时加配了一个USB快速测量示波器模块,可以检测高达20MHz的信号,每个通道的采样率为100Ms。


自动换档:通过在标准模式下监控最大/最小电流值来切换电流档位。在EIS阻抗测量中,电流档位将随着频率调整和计算阻抗的变化而变化;

偏移校正:阻抗信号的测量输出经过有源偏移校正。因此,信号的AC交流分量被移到

零线,以最大限度地增强信噪比测量;

极限控制:通过在EcmWin软件中输入阈值来控制测量过程,避免不必要的极端情况;

顺序测量:OCP、线性扫描、计时测试、阻抗测量或电化学噪声等方法可以随机组合在一起。借助智能跳转函数,可以生成非常复杂的测量例程。实际上,任何特殊的测试方法都可以用它来创建;



规格参数

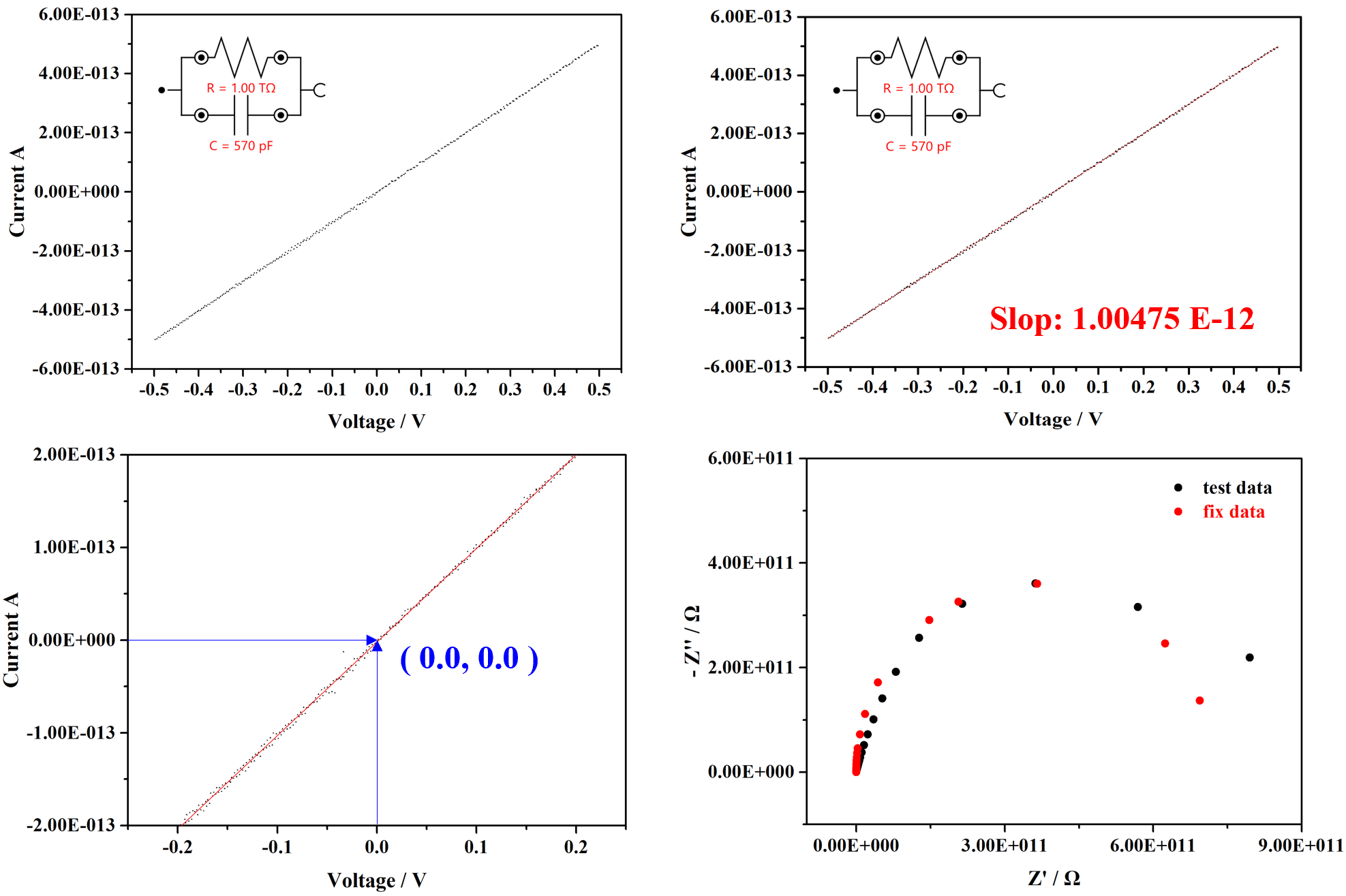

高阻抗(T欧级)涂层测试仪(图1)

产品配图

高阻抗(T欧级)涂层测试仪(图1)

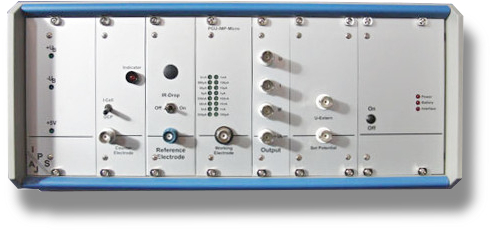

高阻抗(T欧级)涂层测试仪(图2)
