电化学氢渗透率测试

电化学氢渗透率测试设备不再局限于测量氢气穿透材料的整体速率，而是能够精准捕捉氢原子在金属晶格中的扩散轨迹，是材料科学、腐蚀工程和氢能安全领域研究“氢脆”机理的“照妖镜”。

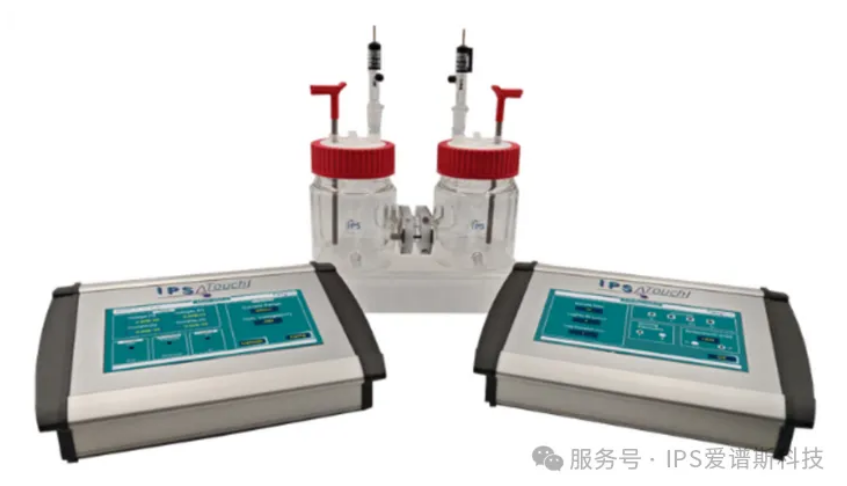

德国爱谱斯IPS的电化学氢渗透率测试设备装置，由两台 PGU-H2恒电位仪，专业软件，可加热H型玻璃池，钛镀铂对电极，参比电极，盐桥构成。如下图

1. 核心用途：它到底能测出什么？

在教学和科研中，这套装置主要用于揭示氢原子在固体材料（如管线钢、储氢罐金属）内部的隐蔽行为：

• 氢扩散系数

• 计算氢原子在金属中的“奔跑”速度。

• 氢渗透通量

  量化单位时间内穿透材料的氢原子数量。

• 陷阱捕获效率

  金属内部的缺陷（如位错、夹杂物）就像“陷阱”，该装置能算出这些陷阱抓住氢原子的能力强弱，这对于预防金属突然断裂（氢脆）至关重要。

2. 工作原理：如何用电流“称”出氢的重量？

目前实验中最经典的是 Devanathan-Stachurski 双电解池法。它的原理非常精妙，本质上是一个“一边抓氢，一边放氢”的过程：

1. 制造氢源（阴极充氢）

   将金属薄片样品隔开两个独立的电解液腔室。在一侧（阴极室）通过恒电流施加负电位，溶液中的氢离子会被强行还原成氢原子，并一头扎进金属表面。

2. 穿越金属（氢扩散）

   这些微小的氢原子在浓度梯度的驱动下，像穿迷宫一样从金属晶格中向另一侧扩散。

3. 精准捕获（阳极氧化）

   当氢原子好不容易从金属另一面钻出来时，另一侧（阳极室）预先施加的恒电位会立刻将其“拦截”并氧化变回氢离子。

4. 数据转化（测电流）

   这个氧化过程会释放出电子，形成极其微弱的阳极电流。电化学工作站捕捉到这个电流，就能反推出穿透过来的氢原子数量，绘制出关键的“氢渗透电流-时间曲线”。通过测量渗氢电流密度Imax ,计算出材料中的原子氢的浓度
