Ramman拉曼-电化学原位电解池

该电解池结合了电化学和拉曼光谱技术,以获取有关电化学实验过程中发生反应的原位拉曼信息。
产品介绍
产品概述

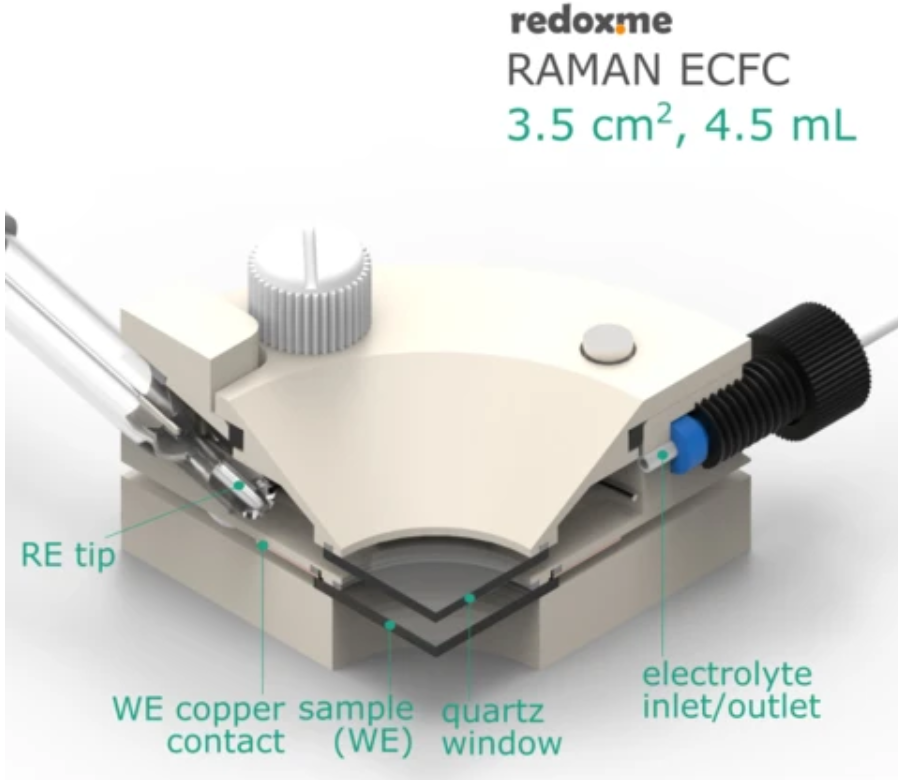

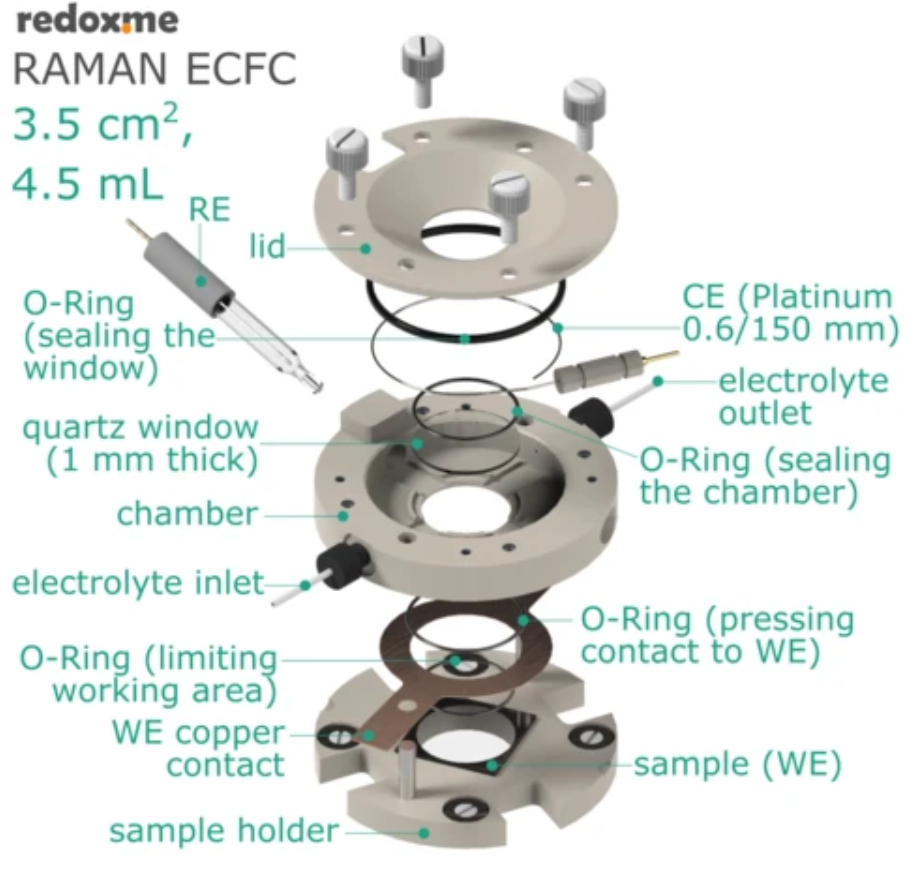

该电解池结合了电化学和拉曼光谱技术,以获取有关电化学实验过程中发生反应的原位拉曼信息。它主要由三部分组成:

(i) 带有铜箔的样品架,用作工作电极表面的电触点;

(ii) 将参比电极和对电极与电解液入口和出口安装在一起的腔室;

(iii) 密封的盖子细胞。样品由沉积在刚性或柔性基板(工作电极)上的电化学活性材料薄膜组成,通过磁性(或螺钉)安装从底部加载;

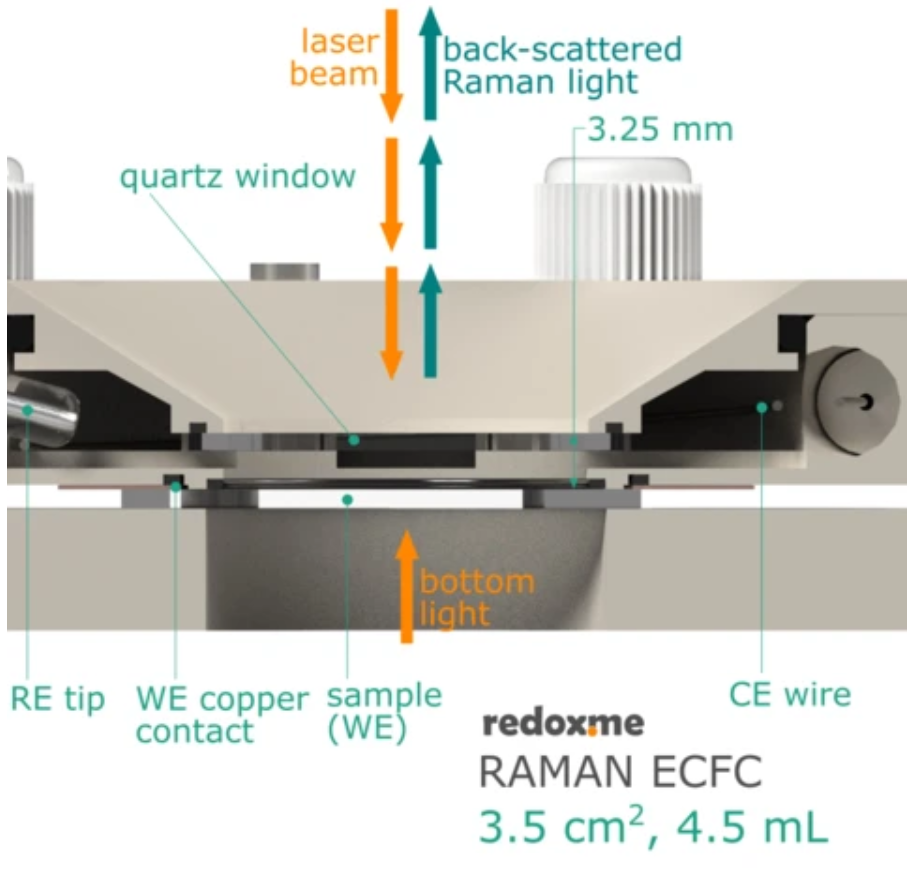

反电极或/和参比电极安装在顶部外壳(2 或 3 电极设置。由铂丝等制成的椭圆形反电极确保沿工作电极路径的场线分布均匀。在实验期间拉曼激光通过透明的蓝宝石窗口和电解质薄层(总光程为 3.25 mm)聚焦到薄膜工作电极的表面。2.25 mm的电解质厚度确保离子(例如质子)及其计数器的自由扩散离子。

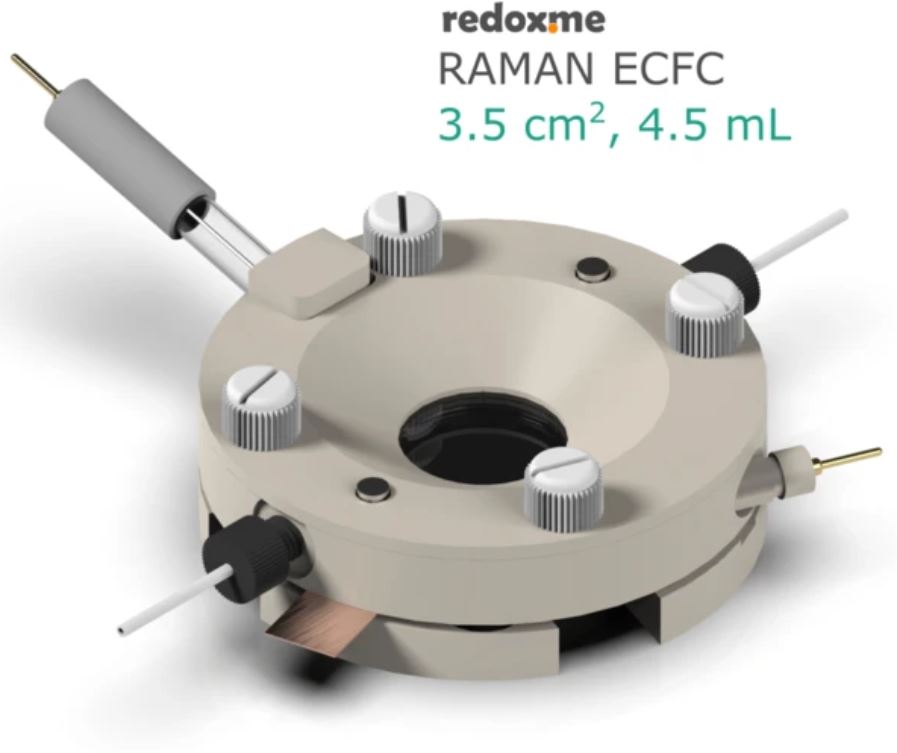

Ramman拉曼-电化学原位电解池(图1)

规格参数

规格:

标称曝光面积:3.5 cm2

电解液体积:4.5 mL

光路(包括蓝宝石窗口):3.25 mm

电极插头直径:6 mm

最小样品尺寸:23 mm x 23 mm

推荐的样品尺寸:25 mm x 25 mm


Ramman拉曼-电化学原位电解池(图1)

产品配图

Ramman拉曼-电化学原位电解池(图1)
